Innenansicht

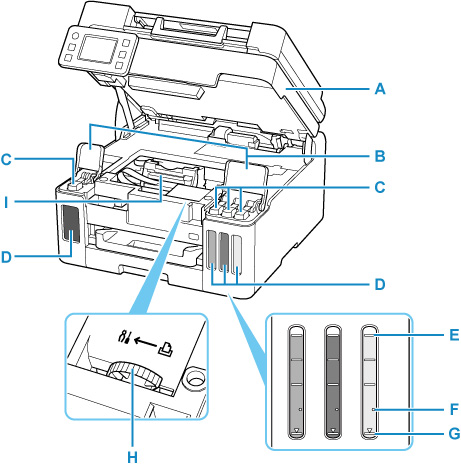

Abbildung des Druckerinnenraums
A: Scan-Modul/Abdeckung
Das Scan-Modul dient zum Scannen von Originalen. Öffnen, um Tintenbehälter wieder aufzufüllen und gestautes Papier zu entfernen.
B: Abdeckungen für Tintenbehälter
Öffnen, um Tintenbehälter wieder aufzufüllen.
C: Behälterkappen
Öffnen, um Tintenbehälter wieder aufzufüllen.
D: Tintenbehälter

Der schwarze Tintenbehälter befindet sich auf der linken und die Tintenbehälter mit farbiger Tinte (Cyan, Magenta und Gelb) auf der rechten Seite.

Bei niedrigem Tintenstand die entsprechenden Behälter wieder auffüllen.

E: Markierung Obergrenze
Zeigt die maximale Tintenkapazität an.
F: Einzelpunkt
Zeigt die Tintenmenge an, die beim Auswechseln der Tinte im Druckkopf benötigt wird.
G: Markierung Untergrenze
Zeigt die Untergrenze des Tintenstands für den Druck an. Füllen Sie den Tintenbehälter auf, bevor der Tintenstand unter dieser Markierung liegt.
H: Tintenventilhebel

Ermöglicht den Transport eines Druckers.

I: Druckkopfhalter
Der Druckkopf ist vorinstalliert.
